駐車マスの間に落とし込んで広げるだけ。テスラの新しいアコーディオン型スーパーチャージャーが解決する狭小駐車場の設置制約

EVの急速充電ネットワークを構築する際、最大のボトルネックとなってきたのが「土木工事の期間とコスト」です。一般的な急速充電ステーションの設置では、地中の配管敷設のための大規模なトレンチ掘削、個別配電盤や充電ポスト用コンクリート基礎の打設、そして現場での1基ごとの配線・結線作業と電気的検査が必要とされ、着工から稼働までに数週間から数カ月を要することが珍しくありませんでした。

テスラはこの課題に対し、工場で基礎スラブと充電ポストをあらかじめ組み立てて現場へ搬送する「PSU（Pre-assembled Supercharger Units：事前組み立て型ユニット）」を導入し、現場工期を大幅に短縮してきました。しかし従来のPSUにも、「駐車場の縁石（カーブ）後方に十分な基礎設置スペースが必要である」という物理的制約が存在していました。

2026年9月15日、テスラCharging公式アカウント（@TeslaCharging）は、この制約を打ち破る新工法「アコーディオン型スーパーチャージャー（Accordion Supercharger）」を正式に初公開しました。本記事では、この新型アコーディオン構造の工学的仕組みと、従来のPSUとの違い、そして日本のような縁石裏に余裕のない狭小駐車場において充電インフラ拡大のボトルネックをいかに打破するかを整理・解説します。

Our first Accordion Supercharger

Our goal is to pre-assemble all Superchargers in a factory. If we can't install Superchargers behind a curb, we now have a pre-assembled solution for Superchargers between parking spaces.

16 stalls per truck shipment, 20% cheaper to install,… pic.twitter.com/KlmczpLoPR
— Tesla Charging (@TeslaCharging) September 15, 2026

従来の事前組み立て（PSU）工法と残されていた設置制約

テスラがこれまで展開してきた事前組み立て型スーパーチャージャー（PSU）は、4基の充電ポストと配線があらかじめ固定された細長い大型コンクリート台座をクレーンで設置する工法です。現場でのコンクリート打設や個別配線作業を省略できるため、クレーンで配置してからわずか数日で稼働可能になるなど、世界的なネットワーク拡大に大きく貢献してきました。

しかし、従来のPSUには以下の2つの明確な設置制約が残されていました。

1. 縁石（カーブ）後方の余剰敷地が必須

従来のPSUは、駐車マスの車止め・縁石の後方に基礎コンクリートを丸ごと据え付ける設計となっていました。そのため、縁石の奥に植栽スペースや歩道などの余剰地がある郊外型ショッピングモールでは容易に設置できましたが、境界フェンスや擁壁が迫る立地では採用できませんでした。

2. 駐車マスの間（車間ライン）への対応不可

駐車場の中央列や、向かい合う駐車マスの間のデッドスペースに充電器を配置したい場合、従来のPSUではユニットが一体化されたコンクリートの塊であるため、駐車区画の割付に合わせて柔軟に充電ポストの間隔を調整することが不可能でした。結果として、そうした立地では従来通りの個別土木工事に頼らざるを得ませんでした。

テスラが今回発表したアコーディオン型ユニットは、この「縁石の後ろに置けない駐車場」への対応を主目的に開発された新世代のモジュール構造です。

アコーディオン型スーパーチャージャーの伸縮構造と施工ステップ

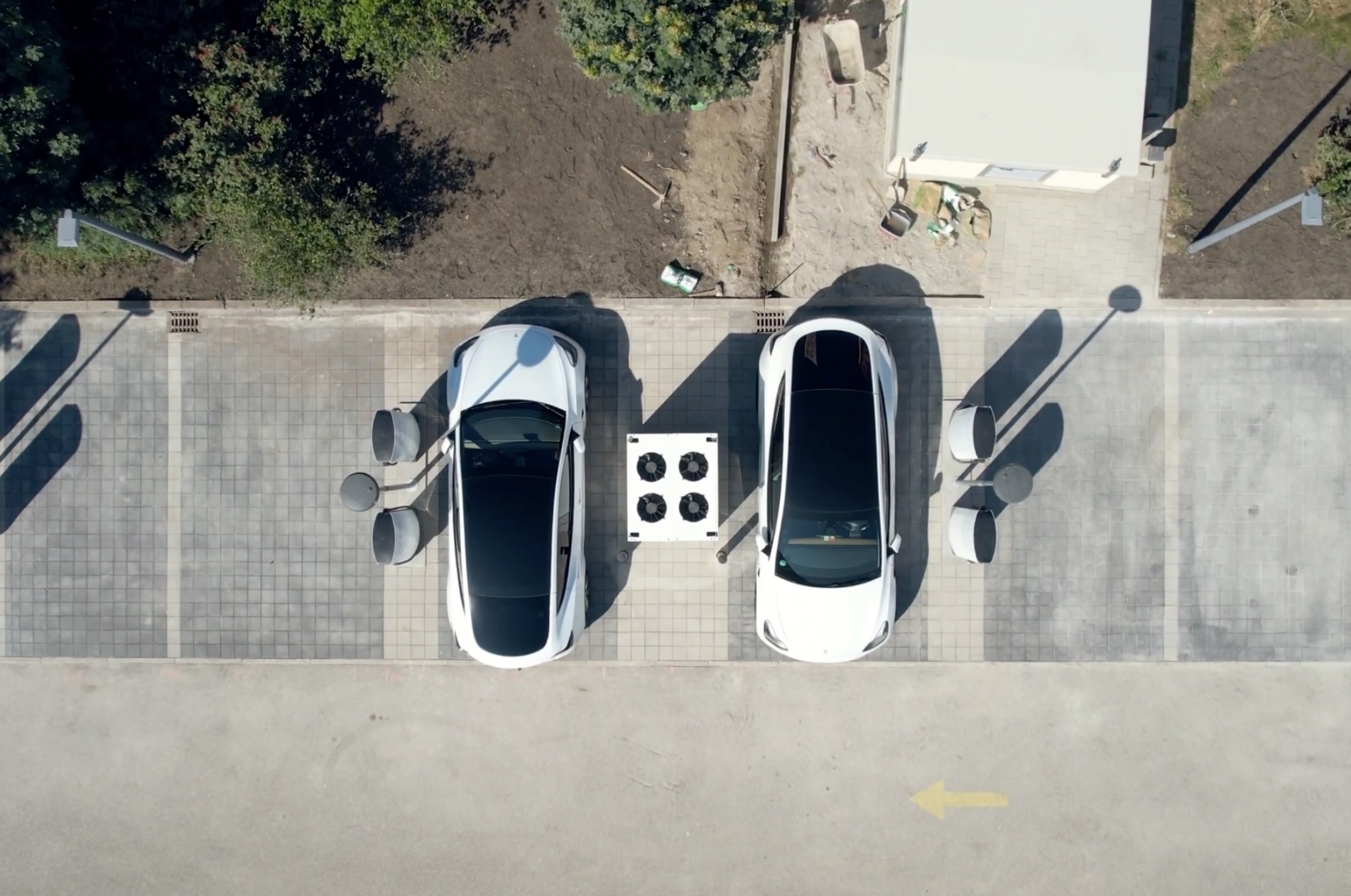

アコーディオン型スーパーチャージャーは、中央に設置される「V4スーパーチャージャーキャビネット」と、その両脇に配置される複数の「V4充電ポスト」が、伸縮可能なフレキシブル配管および分割ベースプレートによって一体化された構造を持っています。

現場における搬入から設置までのプロセスは、以下のステップで進められます。

ステップ1：工場での事前組み立てと16ストールの一括積載

すべての配線、内部液冷配管、接地極、ベーススラブが工場環境下で完全に組み上げられます。ユニットは折りたたまれた状態でフラットベッドまたはカーテンサイドトラックに積載されます。1便のトラック輸送で最大16ストール分をまとめて運搬できるため、従来の輸送方式と比較して物流コストとCO2排出量を大幅に圧縮します。

ステップ2：駐車マス間の浅い溝へのユニット吊り下ろし

現地の駐車場では、向かい合う駐車マスの間や仕切りラインに沿って、必要最小限の浅いトレンチ（溝）を掘削しておきます。トラックから大型テレハンドラー（伸縮ブーム付きクレーン車両）を用いて、折りたたまれた充電ユニットをそのまま溝の中へ吊り下ろします。

ステップ3：アコーディオン構造の横方向への伸長・展開

溝に収められたユニットを、まさに楽器のアコーディオンのように横方向へとスライドさせて引き伸ばします。充電ポストが設置されたベースプレート同士が一定の間隔（駐車マスのピッチ）を保ちながら展開され、所定の駐車位置ごとに充電ポストが正確に配置されます。

ステップ4：埋め戻し・インターロッキング舗装と高圧受電接続

ベーススラブの間に渡されたフレキシブル配管を保護するように土砂で埋め戻し、表面にインターロッキングブロック（舗装タイル）を敷設して路面をフラットに復旧します。作業員が高圧受電設備（キュービクル等）からの主幹線を中央キャビネットに接続します。

ステップ5：事前配線済みによる即時試運転（Instant Commissioning）

内部の電気系統および冷却水ラインはすべて工場出荷時に厳格な導通・耐圧検査をクリアしているため、現場での複雑な絶縁抵抗測定や診断プロセスを最小化できます。電源投入後、即座にコミッショニング（稼働開始）が完了します。

テスラ公式の発表によれば、このアコーディオン工法の採用により、従来の個別施工と比較して設置コストが約20%削減され、施工期間も劇的に短縮されます。

従来型PSUとアコーディオン型の構造・工法比較

従来の縁石裏配置型PSUと、今回登場したアコーディオン型プレアセンブルユニットの工学的・土木的相違点を整理した一覧が以下となります。

比較項目	従来型PSU（縁石裏配置型）	新型アコーディオン型
主な配置場所	駐車マスの縁石・車止めの後方	駐車マス同士の間（車間仕切りライン）
基礎構造	一体型の大型コンクリートスラブ	分割プレキャストベース＋フレキシブル連結機構
トラック1便の積載能力	約4〜8ストール	最大16ストール
現場土木工事の性質	縁石裏の造成・基礎スペースの確保	駐車区画間の浅いトレンチ掘削と埋め戻し
ポスト間隔の調整	固定（設計変更には型枠変更が必要）	伸縮機構により駐車マス幅へ柔軟に追従
設置コスト削減率	従来個別施工比で短縮	従来比でさらに約20%のコスト削減
稼働開始プロセス	現場結線後に順次稼働	工場検査済みによる即時試運転

日本の駐車場環境における実用的な打開策

このアコーディオン型スーパーチャージャーの構造は、特に日本の都市部や商業施設における充電インフラ整備の大きな転換点となり得ます。

日本の駐車場環境には、欧米の郊外駐車場とは異なる特有の物理的制約があります。

1. 車止めブロック直後のデッドスペース皆無問題

日本のコインパーキング、高速道路SA/PA、商業施設の平面・立体駐車場では、土地の有効活用を極限まで高めているため、車止めブロックの数十cm後ろには擁壁、隣地境界フェンス、あるいは建物の外壁が存在します。従来のPSUを置くだけの「奥行き」が物理的に確保できないケースが多く、これがスーパーチャージャー誘致の大きな障壁となっていました。

2. 駐車マス間の仕切りスペースの活用

アコーディオン型は、クルマが駐車した際の「運転席側・助手席側の車間ライン」や「向かい合う駐車枠の境界線」に細長く落とし込んで展開できます。奥行き方向の敷地拡張を一切必要とせず、既存の白線レイアウトを維持したまま、充電器を後付け増設することが可能になります。

3. 舗装復旧の容易さと原状回復性の向上

コンクリートを現場で大規模打設する構造と異なり、溝を掘ってプレキャストユニットを落とし込み、インターロッキングブロックで蓋をする工法であるため、施工時の騒音・粉塵が少なく、将来的な撤去やレイアウト変更時の原状回復工事も極めて容易です。土地オーナーや商業施設側にとっても、長期的な敷地改修リスクを抑えてテスラへ場所を貸し出せるという大きなメリットが生まれます。

V4キャビネットと充電インフラの今後の展開

アコーディオン型ユニットの中央に配置されるのは、テスラの次世代充電基幹である「V4スーパーチャージャーキャビネット」です。V4キャビネットは最大500kW出力および800V〜1,000Vの高電圧アーキテクチャに対応しており、今後の乗用車だけでなく商用車や他社製EVの受け入れにも余裕を持って対応します。

また、テスラはこのモジュール展開技術を一般向けステーションだけでなく、オースティン等で建設計画を進めている「Cybercab専用スーパーチャージャー（無人清掃・自動給電ハブ）」の急速配備にも活用する方針です。

充電インフラの成否は、充電器の単体スペックだけでなく、「どれだけ速く、安く、あらゆる形状の駐車場へ落とし込めるか」という土木・物流の効率性に移行しています。工場で完全に組み立てたユニットを現場でアコーディオンのように広げるというテスラの新しいアプローチは、今後のEV充電網展開における標準工法となっていくと考えられます。
